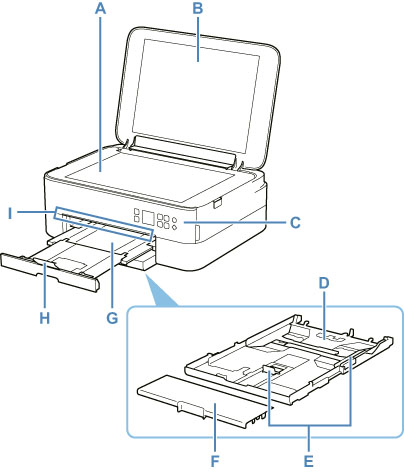

Sett forfra
- A: Plate
- Legg en original her.
- B: Dokumentdeksel
- Åpne for å legge en original på platen.
- C: Betjeningspanel
-
Bruk dette for å betjene skriveren eller endre innstillingene på den.
Betjeningspanelet kan vippes.
- D: Kassett
-
Legg vanlig papir i A4-, B5-, A5- eller Letter-format i kassetten, og sett den inn i skriveren.
- E: Papirførere
- Juster etter høyre/venstre/fremre side av papirbunken.
- F: Kassettdeksel
- Ta av for å legge i papir i kassetten.
- G: Papirutmatingsbrett
- Papirutskrifter mates ut. Trekk den ut før du skriver ut.
- H: Papirutmatingsstøtte
- Åpne for å ha støtte for papir som mates ut.
- I: Statuslinje
- Lyser eller blinker for å angi at skriveren er i drift eller når det oppstår en feil.

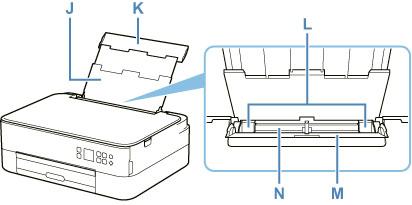

- J: Papirstøtte
- Trekk ut for å legge i papir i bakskuffen.
- K: Bakskuffdeksel
- Åpne for å legge papir i bakskuffen.
- L: Papirførere
- Juster etter begge sidene av papirbunken.
- M: Spordeksel for mating
-
Forhindrer at noe faller ned i matingssporet.
Åpne for å skyve papirførerne, og lukk før utskrift.
- N: Bakskuff
-
Legg inn papir her. To eller flere ark av samme størrelse og papirtype kan legges i samtidig og mates automatisk ett ark om gangen.
